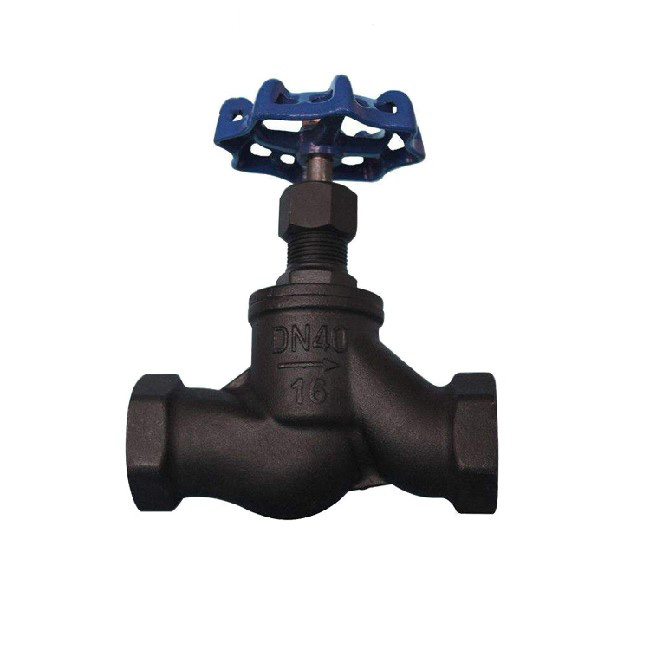

不銹鋼內螺紋截止閥產品概述:

J11W 不銹鋼內螺紋截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到高峰值，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

不銹鋼內螺紋截止閥--特點

1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。

3、密封性好，密封面間磨擦力小，壽命較長。

不銹鋼內螺紋截止閥--結構形式

J11W 不銹鋼內螺紋截止閥的結構形式有直通式、直流式和直角式。直通式是較為常見的結構，但其流體的阻力較大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

J11W不銹鋼內螺紋截止閥--主要性能規范

主要外形尺寸和連接尺寸

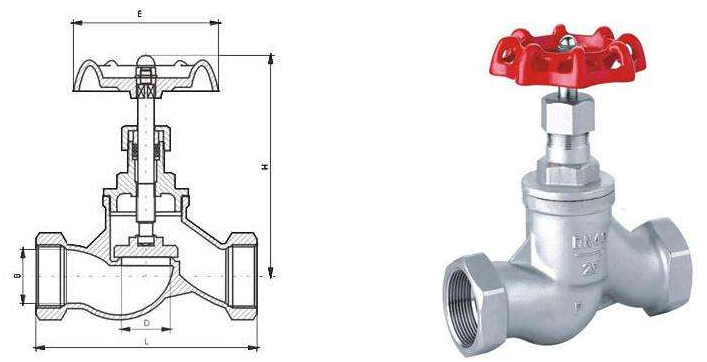

J11W不銹鋼內螺紋截止閥圖紙尺寸：
