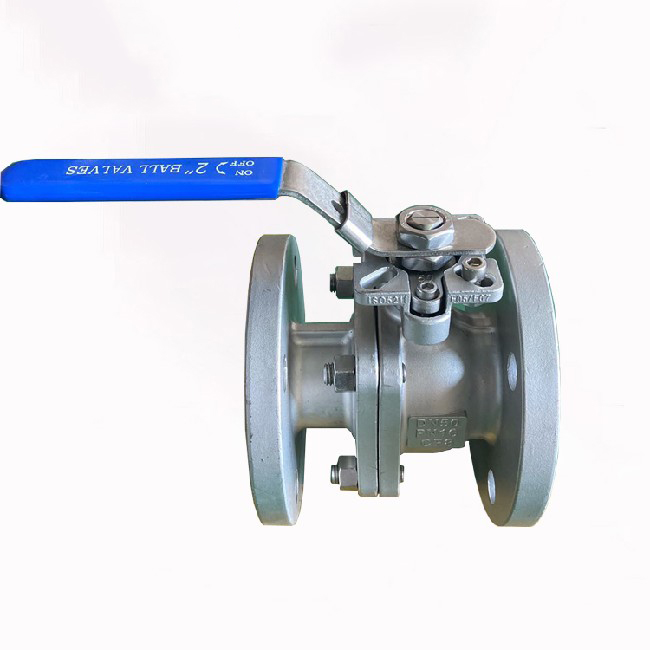

鑄鋼德標高平臺球閥

質量穩定：實行全過程質量監控，細致入微，各方面檢測！
價格合理：嚴格把控成本控制，減少了開支，讓利于客戶！
交貨快捷：新型生產流水線，充足的備貨，縮短了交貨期！

熱線：0577-8588 8060

產品詳情

【德標法蘭球閥】派司克品牌.質量保證，立洛閥業全方面介紹『3041QF德標法蘭球閥』相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、安裝維護及球閥產品說明書；為廣大用戶提供品質高、高性能、高標準、高壽命、價格優惠的系列德標球閥。

德標不銹鋼球閥設計標準：
設計標準Design: DIN 3357 EN 12516-1
壁厚標準Wall Thickness: ASME B16.34 EN 12516-1
防火標準Fire Safe: API 307 ISO 10497
結構長度Face to Face: DIN 3202
法蘭標準End Flange: DIN EN 1092-1
檢測標準/Inspection & Testing: DIN 3230 EN 12266

德標不銹鋼球閥概述

球閥只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥比較適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。Q41F德標法蘭球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和t然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫,甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。本類閥應安裝在管道的水平方向。

德標法蘭球閥適用介質石油化工，水，氣壓力范圍1.6-40（Mpa）適用溫度100-400（℃）主體材料不銹鋼，碳鋼工作介質：適用于水、煤氣、油品、氨等腐蝕性等介質全通徑流量對焊端按ANSI16。

德標法蘭球閥主要尺寸：

德標標準號	公稱壓力PN	公稱通徑DN	d1		D	b	k	h1	d3	S	h2	d4	f	螺栓數	d2	d5	d6	d7	e	法蘭重量公斤
德標標準號	公稱壓力PN	公稱通徑DN	系列1	系列2	D	b	k	h1	d3	S	h2	d4	f	螺栓數	d2	d5	d6	d7	e	法蘭重量公斤
DIN 2632	10 bar	200 250 300 350 400 500 600 700	219.1 273.0 323.9 355.6 406.4 508.0 610.0 711.0	219.0 273.0 325.0 351.0 402.0 500.0 609.6 720.0	340 395 445 505 565 670 780 895	24 26 26 26 26 28 28 30	295 350 400 460 515 620 725 840	62 68 68 68 72 75 80 80	235 292 344 385 440 542 642 745	5.9 6.3 7.1 7.1 7.1 7.1 7.1 8	16 16 16 16 16 16 18 18	268 320 370 430 482 585 685 800	3 3 4 4 4 4 5 5	8 12 12 16 16 20 20 24	22 22 22 22 26 26 30 30	220 274 325 368 420 520 620 720	272 327 377 437 488 593 694 809	- - - - - - - -	2 2 2 2 2 2 2 2	11.3 14.7 17.4 23.6 28.6 38.1 44.6 62.4
DIN 2633	16 bar	20 25 32 40 50 65 80 100 125 150 200 250 300 350 400	26.9 33.7 42.4 48.3 60.3 76.1 88.9 114.3 139.7 168.3 219.1 273.0 323.9 355.6 406.4	28.0 34.0 42.0 48.0 60.0 76.0 89.0 114.0 140.0 168.0 219.0 273.0 325.0 351.0 402.0	105 115 140 150 165 185 200 220 250 285 340 405 460 520 580	16 16 16 16 18 18 20 20 22 22 24 26 28 30 32	75 85 100 110 125 145 160 180 210 240 295 355 410 470 525	38 38 40 42 45 45 50 52 55 55 62 70 78 82 85	40 45 56 64 75 90 105 131 156 184 235 292 344 390 445	2.3 2.6 2.6 2.6 2.9 2.9 3.2 3.6 4 4.5 5.9 6.3 7.1 8 8	6 6 6 7 8 10 10 12 12 12 16 16 16 16 16	58 68 78 88 102 122 138 158 188 212 268 320 378 438 490	2 2 2 3 3 3 3 3 3 3 3 3 4 4 4	4 4 4 4 4 4 8 8 8 8 12 12 12 16 16	14 14 18 18 18 18 18 18 18 22 22 26 26 26 30	28 35 43 49 61 77 90 115 141 169 220 274 325 368 420	60 70 81 91 106 126 141 161 191 217 272 328 383 443 494	- - - - - - - - - - - - - - -	2 2 2 2 2 2 2 2 2 2 2 2 2 2 2	0.95 1.14 1.69 1.86 2.53 3.06 3.70 4.62 6.30 7.75 11.0 15.6 22.0 31.2 39.3
DIN 2635	40 bar	20 25 32 40 50 65 80	26.9 3.7 42.4 48.3 60.3 76.1 88.9	28.0 34.0 42.0 48.0 60.0 76.0 89.0	105 115 140 150 165 185 200	18 18 18 18 20 22 24	75 85 100 110 125 145 160	40 40 42 45 48 52 58	40 46 56 64 75 90 105	2.3 2.6 2.6 2.6 2.9 2.9 3.2	6 6 6 7 8 10 12	58 68 78 88 102 122 138	2 2 2 3 3 3 3	4 4 4 4 4 8 8	14 14 18 18 18 18 18	28 35 43 49 61 77 90	60 70 81 91 106 126 141	- - - - - - -	2 2 2 2 2 2 2	1.06 1.29 1.88 2.33 2.82 3.74 4.75

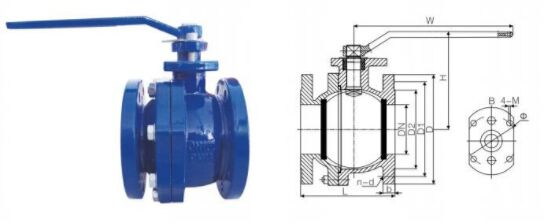

Q41F德標法蘭球閥結構圖:

Q41F德標法蘭球閥結構圖

訂貨流程：
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.

訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料
